In der Drehteilfertigung werden zunehmend komplexe Geometrien und enge Toleranzen gefordert – oft mit steigenden Anforderungen an Gewicht, Präzision und Wirtschaftlichkeit. Eine wirkungsvolle Methode zur Optimierung: die gezielte Aufteilung eines komplexen Bauteils in mehrere funktional abgestimmten Einzelteile.

Grundprinzip: Funktion modular denken

Wenn es die Funktion erlaubt, bietet die Zerlegung eines Bauteils in mehrere Komponenten oft klare Vorteile – sowohl fertigungstechnisch als auch funktional. Dadurch lassen sich wirtschaftlichere Fertigungsverfahren einsetzen und Material- bzw. Gewichtsreduktionen realisieren.

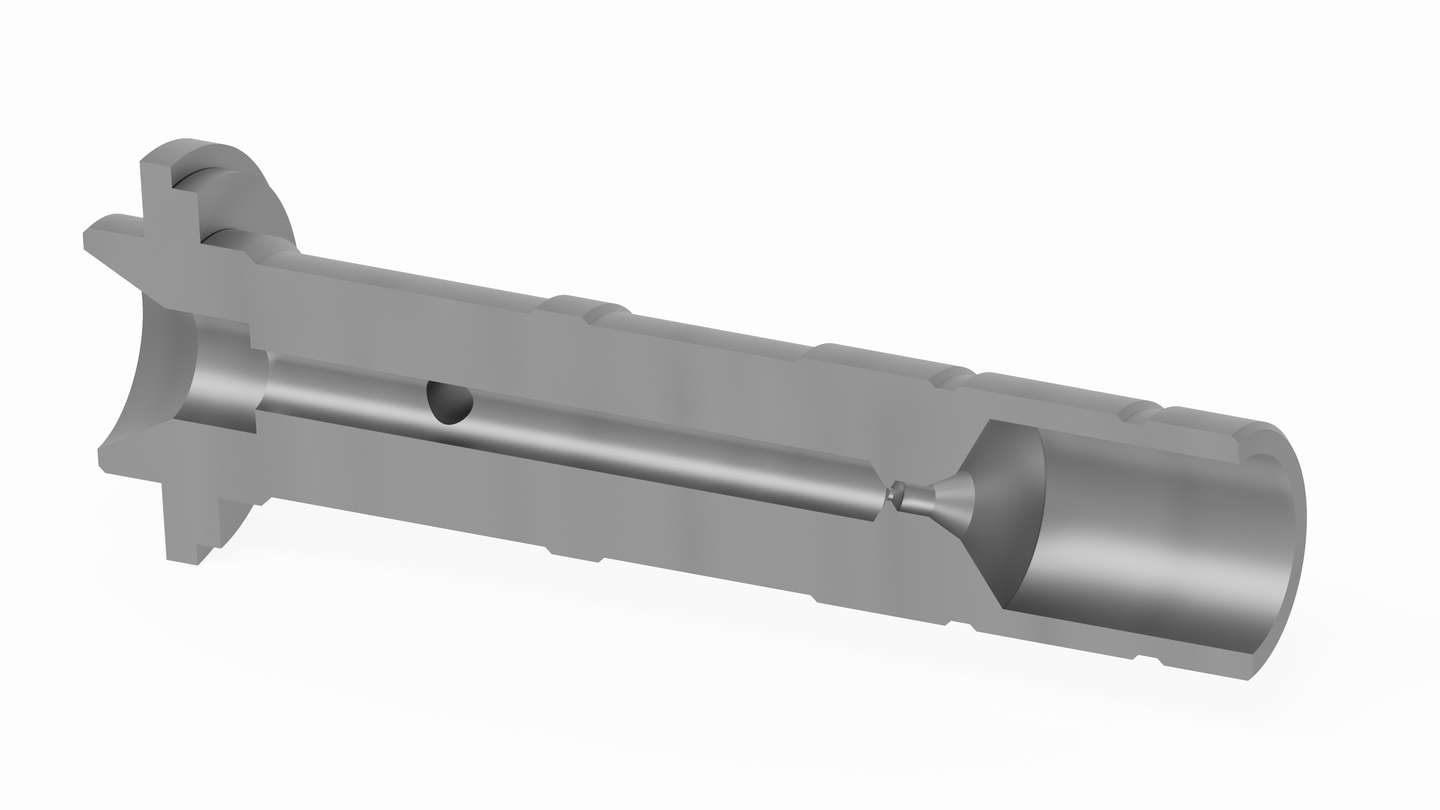

Praxisbeispiel: Steuerschieber in einer Hydraulikanwendung

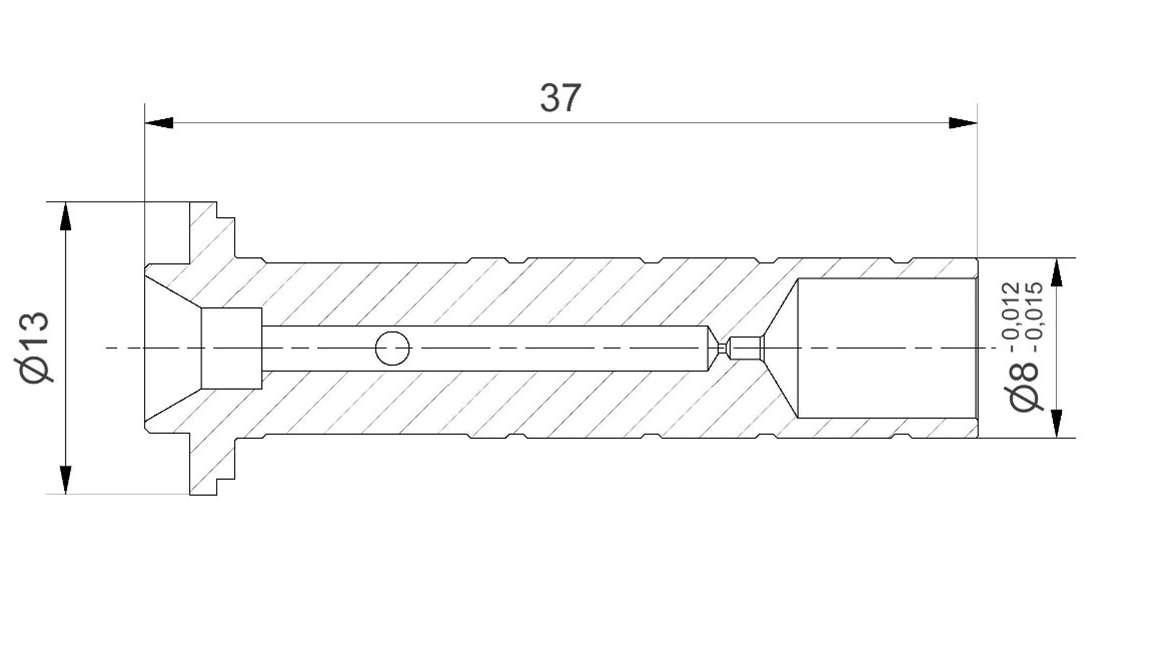

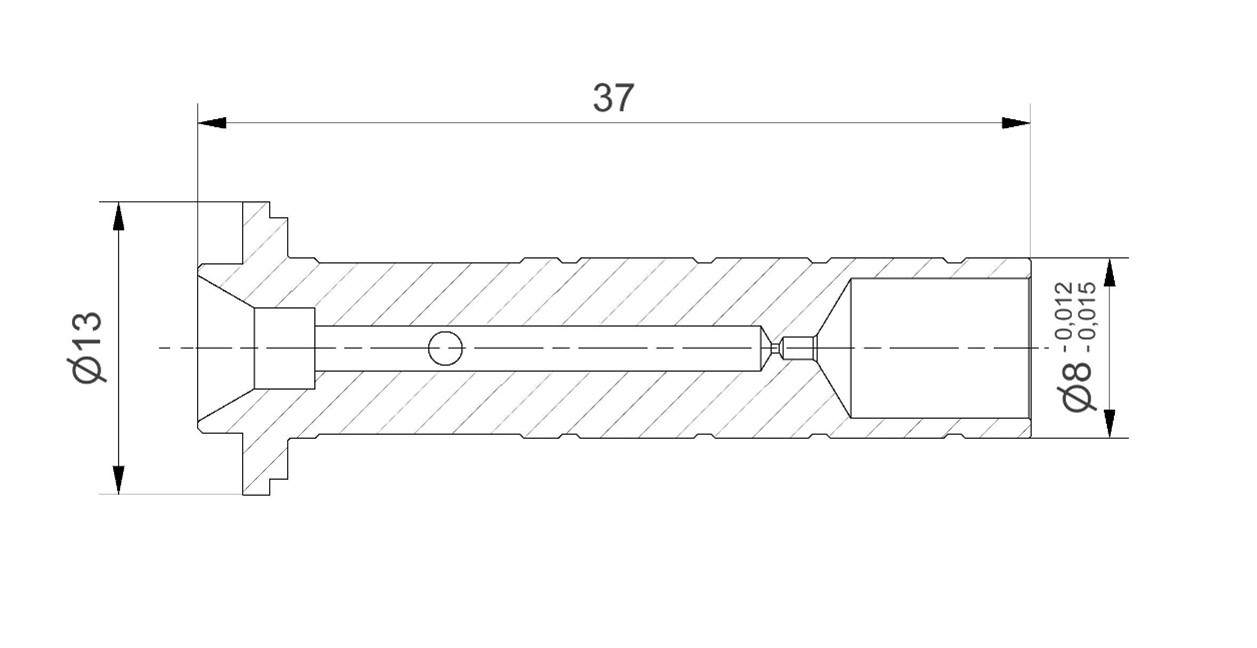

Ein typisches Beispiel: Ein einteilig ausgeführter Steuerschieber mit Bund Ø13 mm verursacht mehrere technische Herausforderungen:

• Hohes Einsatzgewicht, aufgrund des Bundes
• Kostenintensivere Schleifoperation erforderlich (Einstechschleifen)
• Hohe Werkzeuganforderungen für tiefes, präzises bohren kleiner Durchmesser

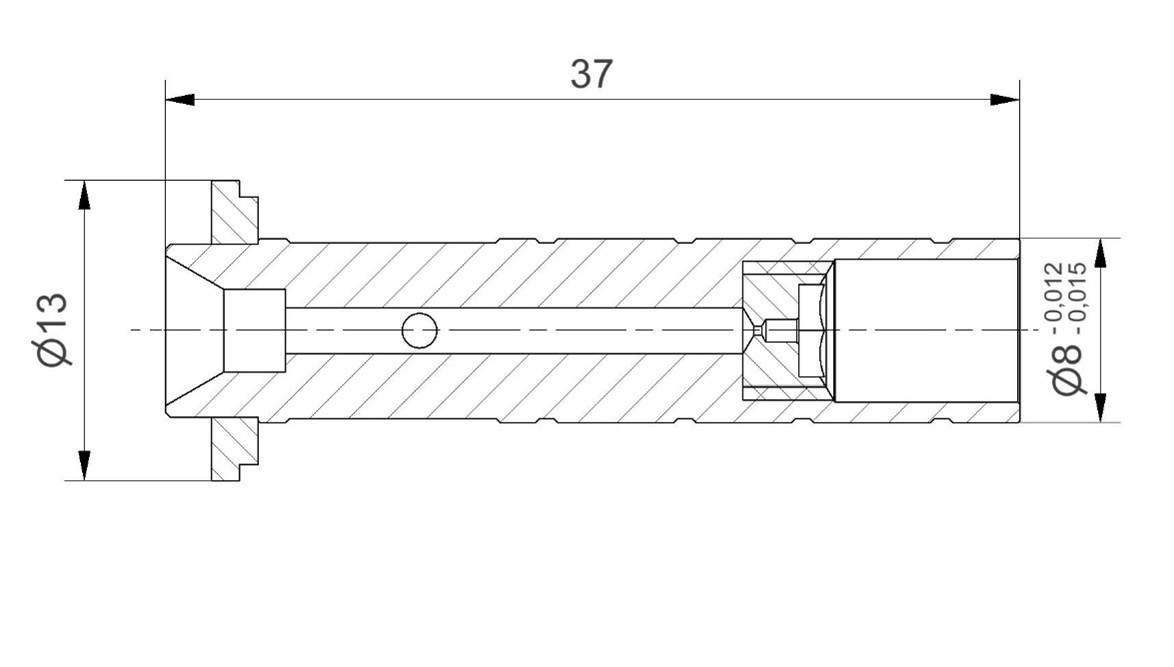

Alternative: Aufteilung in drei Einzelteile

Die Funktionen des ursprünglichen Bauteils werden modularisiert und auf drei Komponenten verteilt:

1. Hülse

• Außenkontur kann wirtschaftlich im Durchgang geschliffen werden
• Einfachere Bearbeitung mit Standardprozessen

2. Düseneinsatz

• Separates Bauteil mit reduziertem Durchmesser und Bauteillänge
• Einfacher herstellbar durch bessere Zugänglichkeit und kürzere Werkzeugauskragung

3. Anschlagscheibe

• Wird auf die Hülse verpresst
• Fixiert die Position mechanisch, ohne zusätzliche Bearbeitungsschritte

Vorteile im Überblick:

• Reduziertes Einsatzgewicht durch Separierung des großdimensionierten Bundes
• Geringere Fertigungskosten durch Einsatz wirtschaftlicher Bearbeitungsverfahren (z. B. Durchgangschleifen statt Einstechschleifen)
• Einfacherer Werkzeugzugang bei der Innenbearbeitung kleiner Durchmesser
• Bessere Prozesssicherheit durch Entfall kritischer Bearbeitungsschritte in schwer zugänglichen Bereichen

Fazit: Mehrteilig kann wirtschaftlicher sein

Nicht jedes Bauteil muss aus einem Stück bestehen. Durch eine clevere funktionale Trennung in mehrere Einzelteile lassen sich komplexe Bauteile einfacher fertigen, günstiger produzieren und in vielen Fällen sogar funktional verbessern.

Als Spezialist für Präzisionsdrehteile denken wir nicht nur in Geometrien, sondern auch in fertigungsgerechten Lösungen – sprechen Sie uns an, wenn Sie Potenziale in Ihrer Konstruktion heben möchten.
